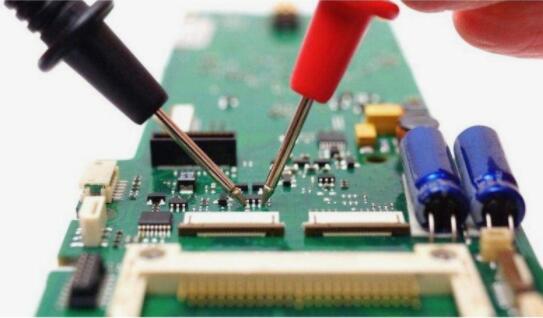

印刷电路板，也称为印刷电路板，是电子元件电气连接的提供者。它的发展历史悠久；它的设计主要是版面设计；使用电路板的主要优点是大大减少了布线和装配中的错误，提高了自动化水平和生产率。
PCB的组成
1.介电层:用于保持电路与层间的绝缘，俗称基材。


2.防焊油墨:不是所有的铜表面都要吃锡的部分。所以非吃锡区域会印刷一层物质(一般是环氧树脂)，避免非吃锡线之间短路。根据工艺不同，可分为绿油、红油、蓝油。


3.孔:导电孔可以使两级或两级以上的电路相互导通，较大的导电孔可以作为零件的插件。此外，非导电孔通常用于组装过程中的表面安装定位和固定螺钉。

4.布线和绘图:布线是作为原件之间导通的工具，设计中会设计一个很大的铜面作为接地和电源层。该线与绘图同时进行。

5.丝印:这是一个不必要的元件，主要作用是在电路板上标注各种零件的名称和位置框，便于组装后的维护和识别。

6.表面处理:由于铜表面在一般环境下容易氧化，无法镀锡(可焊性差)，所以会在需要吃锡的铜表面进行保护。保护方法包括喷锡(HASL)、熔金(ENIG)、熔银(浸银)、熔锡(浸锡)和有机熔剂保持(OSP)。每种方法都有各自的优缺点，统称为表面处理。
